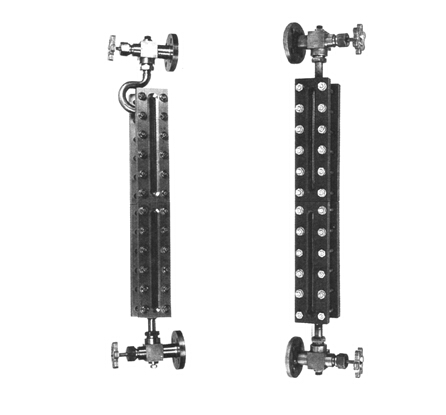

玻璃板液位計采用高強度、高溫耐熱玻璃以及優質材料而制成。并具有較強的抗震和耐沖擊性能，廣泛用于石油、化工、天然氣工程等工業生產中高溫、高壓介質中的液位顯示。
◆結構原理:
根據邊通器原理，將容器內介質液位引至外部玻璃板液位計，并從透明玻璃表面讀得液位實際高度。
儀表閥桿密封填料采用柔性石墨壓環，故密封性能更佳。在儀表上下閥內裝有安全鋼球，當玻璃板因意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，在自動密封作用.
二、玻璃板液位計技術參數：
1.測量范圍(安裝中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
2.工作壓力：≤1.6MPa
3.材質：碳鋼、不銹鋼
4.工作溫度：≤200℃
5.連接法蘭標準：HGJ46-91 PN1.6 DN20突面
6.其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
7.伴熱蒸汽壓力：≤0.6MPa
8.蒸汽夾套接頭：G1/2"外螺紋
9.鋼球自封壓力：≥0.2Mpa
三、玻璃液位計訂貨須知:
1.型號名稱
2.規格(中心距L)
3.材質(普通鋼或不銹鋼)
4.安裝形式：法蘭規格
